Cylindriske rullelejer

Cylindriske rullelejers særpræg er, at de kan modstå høje radiale belastninger, da rullerne og løbebanen er i linear kontakt. De cylindriske rullelejer er bedst egnet i situationer, hvor der er behov for en høj hastighed på lejet. Dette skyldes lejets struktur, som præcisionsmæssigt, er lettere at fremstille end andre typer. Cylindriske rullelejer består af både enkeltradede og dobbeltradede typer. Herunder har vi samlet nogle af de cylindriske rulleleje typer som vi beskæftiger os med.

Enkeltradede cylindriske rullelejer

cylindrisk_rulleleje_NU_N

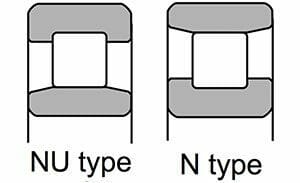

Cylindrisk rulleleje NU & N

NU og N typerne opnår deres bedste ydeevne, når de bruges på den frie side af akslen, da de tilpasser sig akselsretningen i forhold til lejehusets position. Disse typer er ideelle at benytte i de situationer, hvor der er termisk ekspansion på akslen. Det er også meget alment, at bruge dem som et flydende sideleje.

cylindrisk_rulleleje_NJ_NF

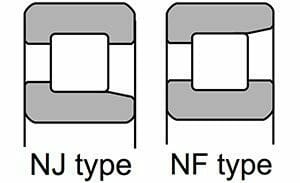

Cylindrisk rulleleje NJ & NF

NJ og NF typerne tilpasser sig udelukkende radial belastning i en retning. NJ typen har dobbeltribber på yderringen og en enkeltribbe på den indvendige ring. NF typen har blot en enkeltribbe på ydersiden.

cylindrisk_rulleleje_NUP_NH

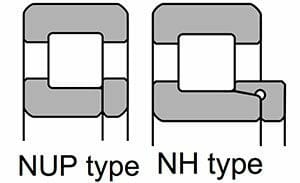

Cylindrisk rulleleje NUP & NH

NUP og NH typerne kan delvist tilpasse sig en begrænset radial belastning i begge retninger. NUP typen har en ring fastgjort til den ribløse side af den indre ring. NH typen er af en NJ type, hvor ringen er fastgjort med en L type. Begge typer er alment benyttet som akslens faste sideleje.
