Sfæriske rullelejer
Sfæriske rullelejer er genkendt på deres tøndeformede ruller, som er placeret i en særlig vinkel, der gør at de kan udligne vinkelfejl og være modstandsdygtige overfor stødbelastninger. De enradede sfæriske rullelejer kan svinge ca. 4 grader fra midten hvorimod de dobbeltradede sfæriske rullelejer svinger op til 2 grader fra midten, alt afhænging af typen.
Sfæriske rulleleje typer

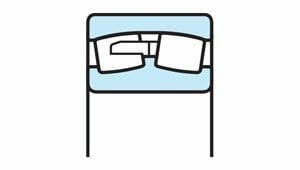

Cylindrisk boring
Borings diamater: 25 - 500 mm
Enkeltradede serier: 202, 203
Dobbeltradede serier: 213.., 222.., 223.., 230.., 230.., 231..,
231.., 232.., 232.., 240.., 241..
Midterribbe serier: 222, 223, 230, 231, 232, 233.., 239, 240, 241
Enkeltradede serier: 202, 203
Dobbeltradede serier: 213.., 222.., 223.., 230.., 230.., 231..,
231.., 232.., 232.., 240.., 241..
Midterribbe serier: 222, 223, 230, 231, 232, 233.., 239, 240, 241
Klembøsninger
Borings diamater: 35 - 480 mm
Enkeltradede serier: 202..-K + H, 203..-K + H
Dobbeltradede serier: 213..-K + H, 222..-K + H, 223..-K + H,
230..-K + H, 231..-K + H, 232..-K + H
Midterribbe serier: 222..-K + H, 223..-K + H, 230..-K + H, 231..-K + H,
232..-K + H, 239..-K + H
Enkeltradede serier: 202..-K + H, 203..-K + H
Dobbeltradede serier: 213..-K + H, 222..-K + H, 223..-K + H,
230..-K + H, 231..-K + H, 232..-K + H
Midterribbe serier: 222..-K + H, 223..-K + H, 230..-K + H, 231..-K + H,
232..-K + H, 239..-K + H

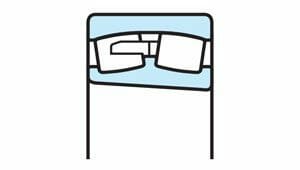

Konisk boring
Borings diamater: 20 - 470 mm
Enkeltradede serier: 202..-K, 203..-K
Dobbeltradede serier: 222, 223, 230, 231, 232, 233.., 239, 240, 241
Midterribbe serier: 222..-K, 223..-K, 230..-K, 231..-K, 232..-K, 239..-K,
240..-K30, 241..-K30
Enkeltradede serier: 202..-K, 203..-K
Dobbeltradede serier: 222, 223, 230, 231, 232, 233.., 239, 240, 241
Midterribbe serier: 222..-K, 223..-K, 230..-K, 231..-K, 232..-K, 239..-K,
240..-K30, 241..-K30

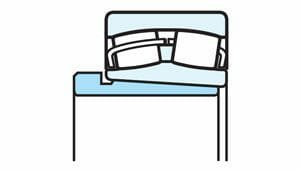

Aftræksbøsninger
Dobbeltradede serier: 213..-K + AH, 222..-K + AH, 223..-K + AH,
230..-K + AH, 231..-K + AH, 232..-K + AH,
240..-K30 + AH, 241..-K30 + AH
Midterribbe serier: 222..-K + AH, 223..-K + AH, 230..-K + AH, 231..-K + AH,
232..-K + AH, 239..-K + AH, 240..-K30 + AH, 241..-K30 + AH
230..-K + AH, 231..-K + AH, 232..-K + AH,
240..-K30 + AH, 241..-K30 + AH
Midterribbe serier: 222..-K + AH, 223..-K + AH, 230..-K + AH, 231..-K + AH,
232..-K + AH, 239..-K + AH, 240..-K30 + AH, 241..-K30 + AH
Tabel over Sfæriske rullelejer (222)
| Sfæriske rulleleje serie | Standard cages | Tilladelig justeringsvinkel | Pressed cages | Machined cages |
|---|---|---|---|
| 239 R | ——— | 23930R – 239/500R | 0.026 rad (1.5″) |
| 230 R RH RHA | ——— 23022RH – 23036RH ——— | 23038R – 230/500R ——— 23038RHA – 23096RHA | 0.026 rad (1.5″) |
| 240 R RH RHA | ——— 24024RH – 24036RH ——— | 24038R – 240/500R ——— 24038RHA – 24096RHA | 0.035 rad (2″) |
| 231 R RH RHA | ——— 23122RH – 23134RH ——— | 23136R – 231/500R ——— 23136RHA – 23196RHA | 0.026 rad (1.5″) |
| 241 R RH RHA | ——— 24122RH – 24134RH ——— | 24136R – 241/500R ——— 24136RHA – 24196RHA | 0.044 rad (2.5″) |
| 222 R(RR) RH(RHR) RHA | ——— 22205RHR – 22230RH ——— | 22232RR – 22272R ——— 22232RHA – 22260RHA | 0.026 rad (1.5″) |
| 232 R RH RHA | ——— 23218RH – 23230RH ——— | 23232RR – 232/500R ——— 23232RHA – 23296RHA | 0.044 rad (2.5″) |
| 213 R RH | ——— 21311RH – 21322RH | 21328R – 21322R ——— | 0.017 rad (2″) |
| 223 R(RR) RH(RHR) RHA | ——— 22308RHR – 22326RH ——— | 22328R – 22360R ——— 22328RHA – 22356RHA | 0.035 rad (2″) |
