  1. Sporkuglelejer
  1. Enkeltradede sporkuglelejer
  2. Miniature sporkuglelejer
  3. Dobbeltradede sporkuglelejer

Sporkuglelejer er tilgængelige i en bred vifte af produkter og størrelse som dækker forskellige behov. Det er en af de mest populære kuglelejer på markedet, da denne type leje, understøtter både radiale tryk og til en hvis grad aksiale tryk i begge retninger på samme tid. Du kan se hvilke typer vi lagerfører herunder.

Enkeltradede sporkuglelejer

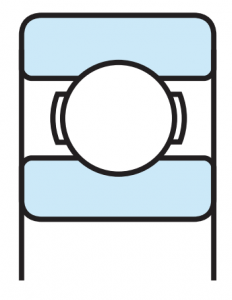

sporkugleleje-open-type

Enkeltradede sporkugleleje (open)

Bore diameter: 10 – 500 mm
Dimensionsserier: Metrisk

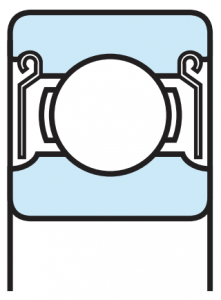

sporkugleleje-shield-type

Enkeltradede sporkugleleje (ZZ)

Bore diameter: 10 – 220 mm
Dimensionsserier: Metrisk

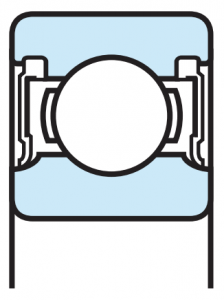

sporkugleleje-sealed-type

Enkeltradede sporkugleleje (2RS)

Bore diameter: 10 – 220 mm
Dimensionsserier: Metrisk

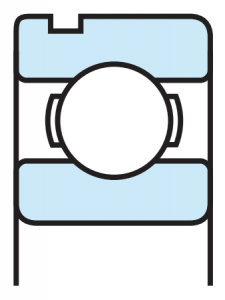

sporkugleleje-snap-ring

Enkeltradede sporkugleleje (snap ring)

Bore diameter: 10 – 130 mm
Dimensionsserier: Metrisk

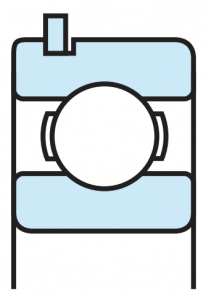

sporkugleleje-locating-snap-ring

Enkeltradede sporkugleleje (locating snap ring)

Bore diameter: 10 – 130 mm
Dimensionsserier: Metrisk

Miniature sporkuglelejer

Miniature sporkuglelejer (Ekstra små kuglelejer) og af den åbne type er meget udbredt. De er også tilgængelige i en afskærmet, forseglet eller den flangede type. Sidstnævnte er let anbragt i aksial retning.

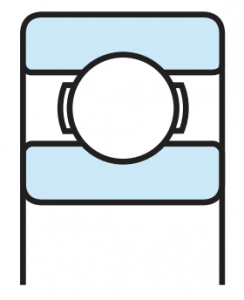

sporkuglelejer-mini

Enkeltradede miniature sporkugleleje (open)

Bore diameter: 1 – 9 mm
Dimensionsserier: Metrisk

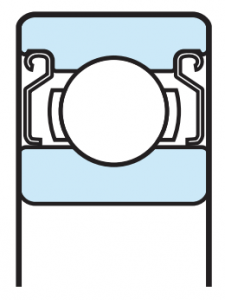

sporkuglelejer-mini-2

Enkeltradede miniature sporkugleleje (ZZ)

Bore diameter: 1 – 9 mm
Dimensionsserier: Metrisk

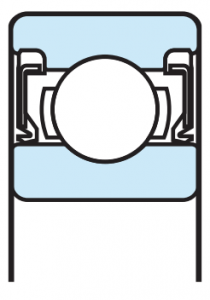

sporkuglelejer-mini-3

Enkeltradede miniature sporkugleleje (2RS)

Bore diameter: 1 – 9 mm
Dimensionsserier: Metrisk

Dobbeltradede sporkuglelejer

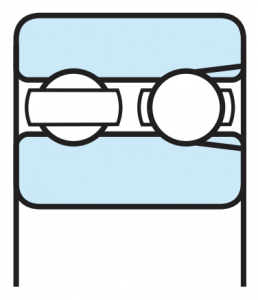

sporkugleleje-filling-slot

Dobbeltradet miniature sporkugleleje (filling slot)

Bore diameter: 10 – 75 mm
Dimensionsserier: Metrisk

sporkugleleje

Tabel over Sporkuglelejer

ForkortelserAkseldiameter i mmEgenskaber
16015 – 380hovedmål i henhold til DIN 625-1
42..-B10 – 90hovedmål i henhold til DIN 625-3, toradede
43..-B15 – 60hovedmål i henhold til DIN 625-3, toradede
607 – 360hovedmål i henhold til DIN 625-1
61810 – 850hovedmål i henhold til DIN 625-1
61910 – 80hovedmål i henhold til DIN 625-1
623 – 280hovedmål i henhold til DIN 625-1
622..-2RSR10 – 55hovedmål i henhold til DIN 625-1, to gummitætninger
634 – 240hovedmål i henhold til DIN 625-1
623..-2RSR15 – 50hovedmål i henhold til DIN 625-1, to gummitætninger
6417 – 90hovedmål i henhold til DIN 625-1
S6010 – 60hovedmål i henhold til DIN 625-1, korrosionsbeskyttede
S60..-2RSR10 – 50hovedmål i henhold til DIN 625-1, korrosionsbeskyttede, to gummitætninger
S6210 – 60hovedmål i henhold til DIN 625-1, korrosionsbeskyttede
S62..-2RSR10 – 45hovedmål i henhold til DIN 625-1, korrosionsbeskyttede, to gummitætninger
S6310 – 45hovedmål i henhold til DIN 625-1, korrosionsbeskyttede
S63..-2RSR10 – 50hovedmål i henhold til DIN 625-1, korrosionsbeskyttede, to gummitætninger
